Trojtranzistorový osciloskop

Frekvenčný rozsah : 13 – 13 000 Hz        Príkon : 8W . Schému zapojenia tohto jednoduchého osciloskopu som našiel v jednom starom časopise RADIOVY KONSTRUKTER.  Tento osciloskop slúži veľmi dobre, postaviť si ho mäže prakticky hocikto, kto sa na to odhodlá a amá obrazovku do osciloskopu. V tomto zapojení je použitá typu 5L038, no nieje problém vymeniť ju za akúkoľvek inú (no tak zase za úplne hociakú nie J ) a prípadne prerobiť koncové obvody obrazovky. Tento osciloskop nemá raster, teda nieje merací, ale len „kukací“ , dajú sa na ňom iba pozerať priebehy, prípadne ich porovnávať. Bolo by ho vhodné doplniť o elektronický prepínač, aby bolo možné sledovať dva priebehy. Ja osobne som ho nestaval, no ak sa mi raz náhodou dostane do ruky osciloskopická obrazovka navyše, iste si ho postavím (aspoň pre zaujímavosť)  . Popis ani princíp činnosti nemám, teda nemôžem sem nič konkrétne napísať (teóriu ovládam, ale načo by som ju sem plietol, keď tento osciloskop nemá kopu obvodov, a fabrické ich majú, takže načo ? ). Celkovo odoberá tento osciloskop zo siete cca 8W a ako tranzistory sú v pôvodnom zapojení použité P26A , P26V , 2N398 , TG 8 , TG 51 (jedná sa o krajné dva tranzistory ) , stredný tranzistor bol použitý typ OC 169 alebo OC 170 , TG 20 , TG 37 (OC 170 sa dá ľahko zohnať zo starých televízorov, mám známeho, čo má tzv. súčiastkový antikvariát, iste by poslal aj dobierkou, ak by mal niekto záujem , kontakt na  mail.

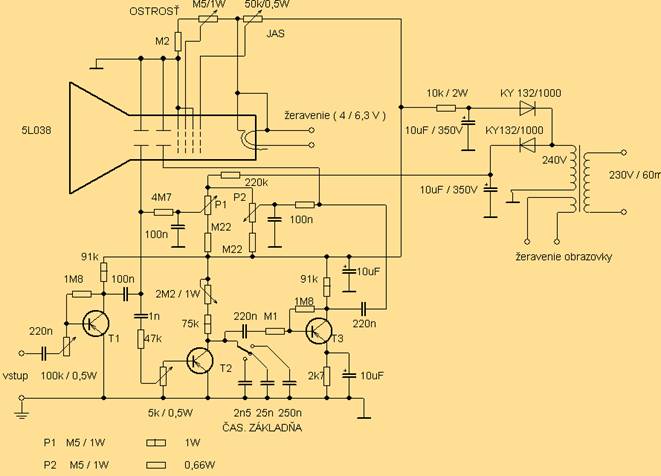

Schéma zapojenia:





























 Radiovy konstrukter  ( zdroj : Radioamator i krótkofaloviec  4/1972 PLR)
