Sínusový generátor

Popisovaný generátor  nájde dostatočné použitie všade tam, kde je potrebné merať , skúšať alebo opravovať nejaké zariadenie. Najviac  som používal tento generátor pri meraní a nastavovaní zosilňovačov, ikeď pri tomto prípadne nemôžme hovoriť o tom, že tento generátor produkuje úplne ideálne sínusové kmity, ale hodí sa pre širokú radu aplikácii.  Potenciometrom  50K sa nastavuje výstupná frekvencia, ktorá je pre použité kondenzátory v oscilátore ( 3n3 – mali by byť v čo najlepšej tolerancii) od 800Hz do asi 2 kHz. Pri výmene kondenzátorov 3n3 za iné je možné dosiahnuť zmenu rozsahu preladitelnosti. V mojom prípade som stavil na stabilitu, použil som presné kondenzátory asi za 35Sk/kus, všetky odpory v tolerancii 0,5 % vrátane potenciometra 50K(nahradil som ho pevným odporom, nastavil som si výstupnú frekvenciu na 1000Hz)  a jediný použitý potenciometer 1K pre nastavenie výstupného napätia( ide regulovať od 0 až po asi 1,25V )  ma vyšiel  asi na 60 Sk, tiež v nejakej lepšej tolerancii. Stavil som teda na stabilitu, v zdroji som použil stabilizátor na 5 V (7805) .  istou nevýhodou je malý rozsah regulácie frekvencie, pretože keď som staval tento generátor, tak som súrne potreboval niečo, čo mi vyrobí  1kHz, 460KHz  ešte nejaké drobné....(skúsení vedia, čo sú toto za frekvencie..) A keď som našiel totot zapojenie, tak ma napadlo, že si zhotovím dva samostatné generátory, no po dlhšom čase znova snívam o plynule laditelnom generátore od   20 Hz do 500KHz.....ale o tom možno v ďalekej budúcnosti...Problém môže pri oživovaní vzniknúť napr.  v tom, že vám nebude produkovať výstupný tranzistor signál ale tranzistor bude OK. Mne to robilo toto tiež, ale chyba bola nakoniec v kondíku 1M.

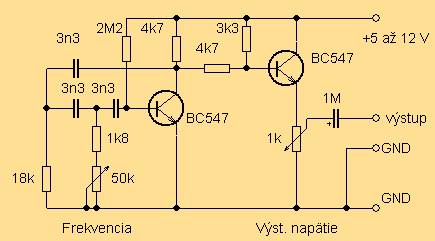

Scéma zapojenia:

Ivan Bogár , autor
