Menič pre notebook

Toto zapojenie poslúži ako vhodný zdroj pre napájanie notebooku v teréne, na cestách s autom, v karavane, v campingu alebo hocikde inde, kde nije k dispozícii sieťové napätie a rozhodli ste sa nevyužívať vstavanú batériu a šetriť ju tak na „horšie časy“. Prakticky je teda zbytočné transformovať napätie z 12 na 230 a následne na toto napätie pripojiť klasický spínaný zdroj pre notebooky.

Ku konštrukcii : je to jednoduchý násobič napätia využívajúci zotrvačnosť cievky pri vypínaní/zapínaní napäjacieho napätia. Výkonový tranzistor je potrebné chladiť, rýchlu diódy je treba umiestniť tiež na dostatočne veľký chladič. Ochrana v tomto obvode je zabezpečená iba poistkou, na ktorú nesmieme zabudnúť. Trimrom na výstupe sa nastavuje hodnota napätia na výstupe. Cievky zhotovíme nasledovne: cievka 50uH je na klasickom feritovom jadre (môže byť aj toroidné o priemere 15-20mm) zo spínacích zdrojov a je navinutá drôtom 0,8mm a má 25závitov. Druhá cievka je na kuse feritovej tyčky  z materiálu H20 o priemere 5mm, dlžka podla dlžky cievky navinutej na nej, počet závitov je 15 o priemere drôtu 0,8mm. Prívody najmä silovej časti musia byť dostatočne hrubé, je potrebné zabezpečiť bezstratovosť všetkých vodičov . LED dióda v zapojení je v podstate lubovolná .

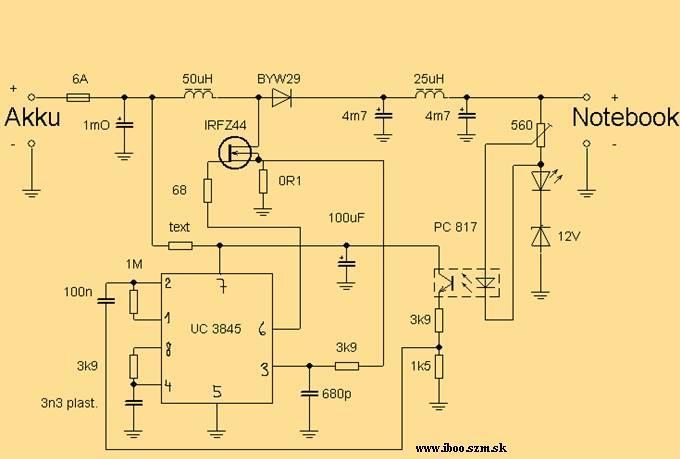

Schéma zapojenia:

Rezistor označený ako "text" má hodnotu 47 Ohm

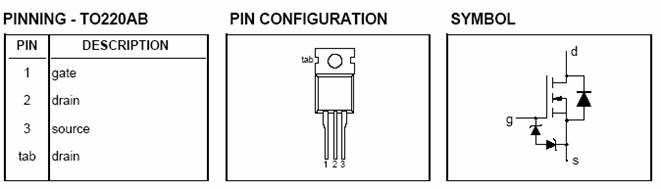

Zapojenie vývodov tranzistora a diódy:
