Obvod predlžujúci osvetlenie interiéru auta

Je to veľmi jednoduché zapojenie časového spínača, ktorý dodáva do obvodu napätie ( nie konkrétne tento obvod, ale tento obvod ho len spína ) . Ak ste majiteľom staršieho auta, alebo ak si chcete doplniť vaše auto o oneskorené zhasnutie interiérového osvetlenia, je toto zapojenie vhodné práve tam. Súčiastky sú bežne dostupné, iba k tomu výkonovému tranzistoru snáď len toľko, že by mal byť aspoň na 30V a prúd 3A. Ja som volil  typ  „čo šuflík dal“ a bohvie či to nebol aj nejatý ruský hnoj ...Na kondenzátor v tomto obvode treba dbať najviac . Radšej by som doporučoval použiť nový, teda nie už vysušený, alebo niekde inde už použitý typ. (jeho kvalita bude mať na svedomí dobu svitu žiarovky). Celé zapojenie sa pripája paralelne k dverovému kontaktu dverí, podľa ktorých chceme mať osvetlenie ovládané, je možné pripojiť aj niekoľko kontaktov k jednému obvodu naraz, no je dôležité dodržať správnosť pripojenia + a -.

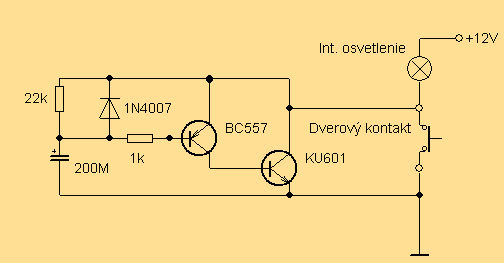

Schéma zapojenia obvodu :

Ivan Bogár

Autor
